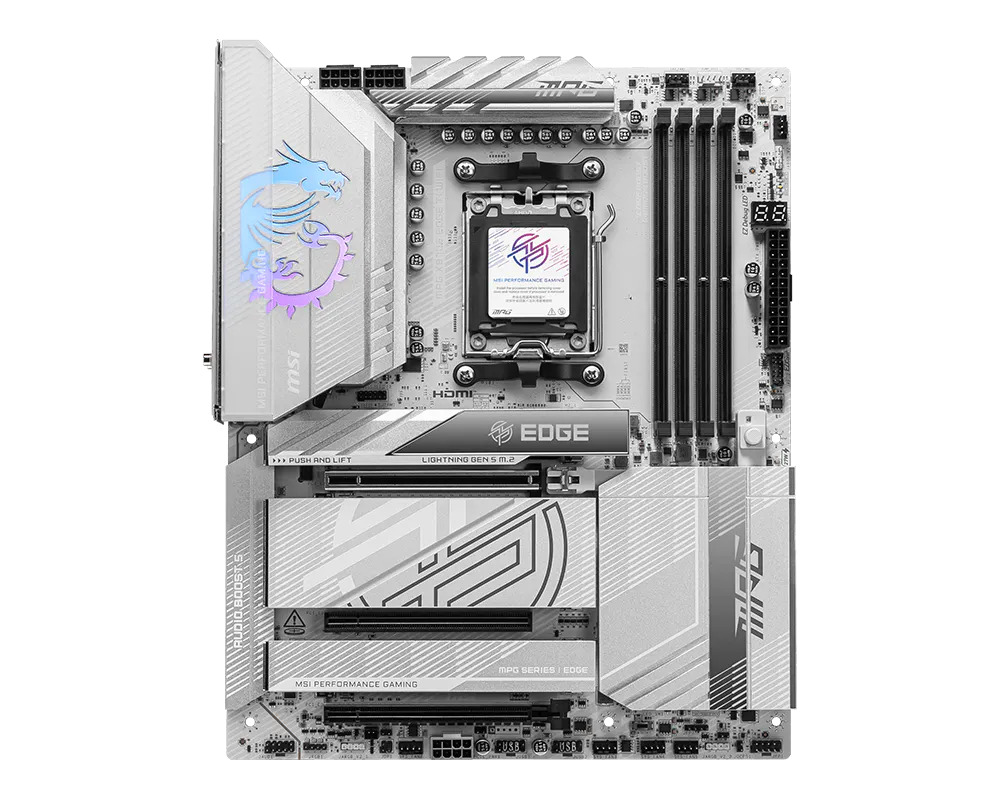

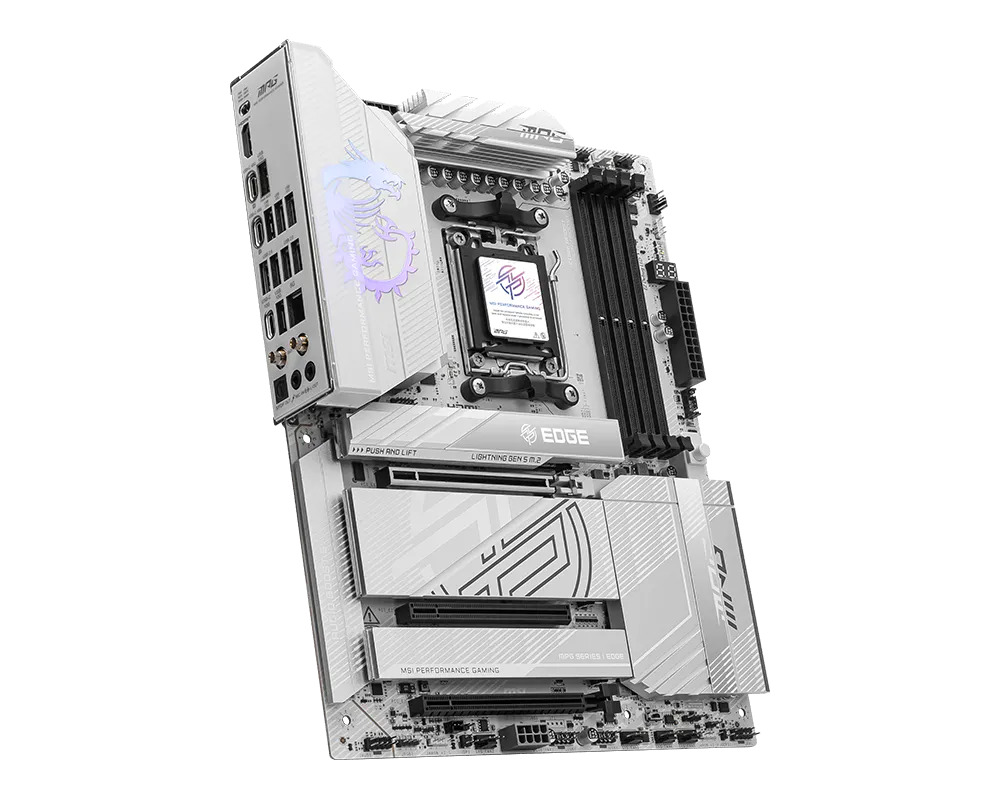

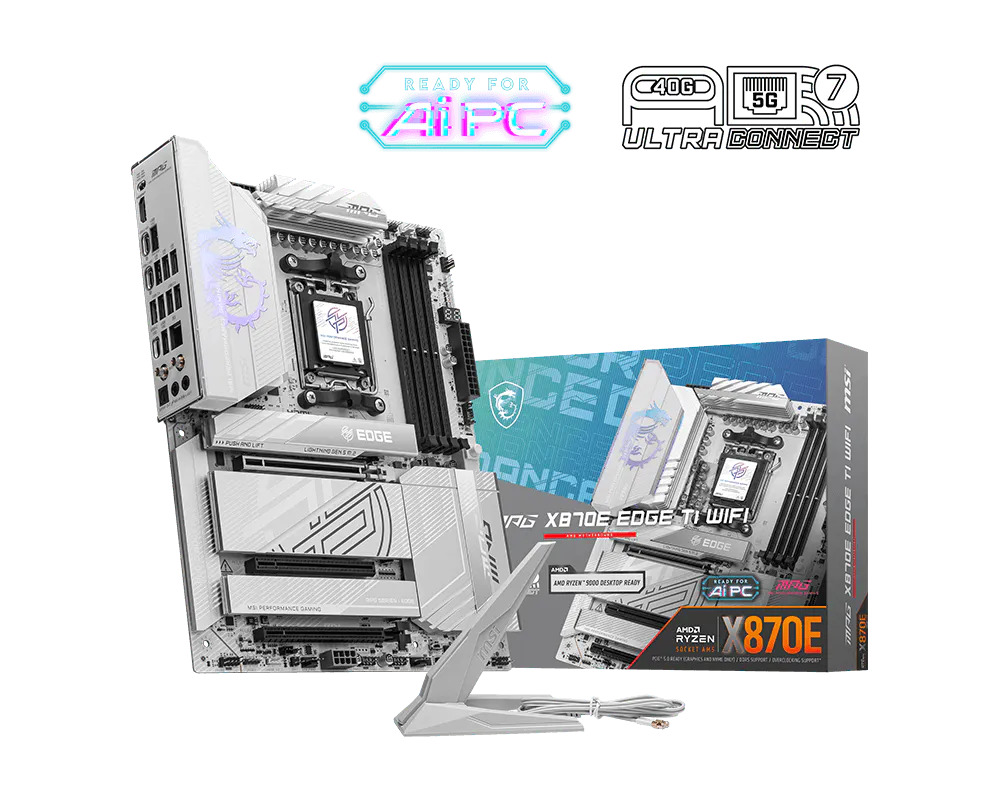

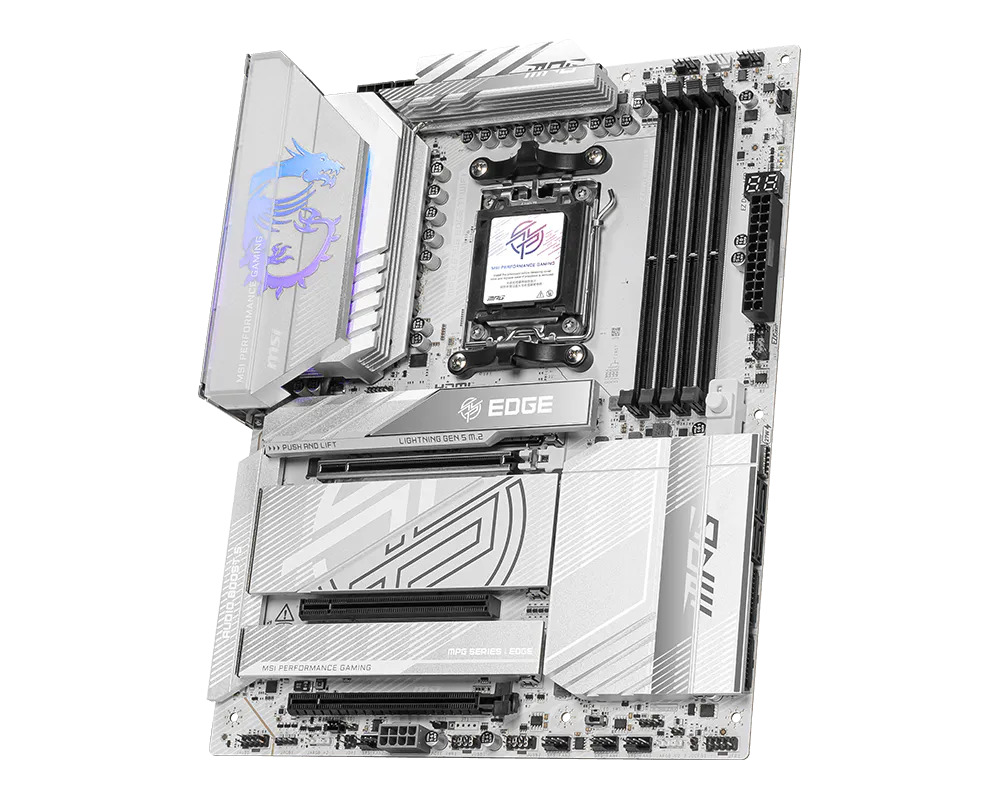

Matična ploča MSI MPG X870E EDGE TI WiFi

Chipset
AMD X870E

CPU
Podržava AMD Ryzen™ 9000 / 8000 / 7000 serije desktop procesora
Ležište AM5

Memory
4x DDR5 UDIMM, maksimalni kapacitet 256 GB
Podrška za DDR5 8400 – 5600 (OC) MT/s / 5600 – 4800 (JEDEC) MT/s

Maksimalne brzine overclockinga za Ryzen™ 9000 seriju:
1DPC 1R maksimalna brzina do 8400+ MT/s
1DPC 2R maksimalna brzina do 6400+ MT/s
2DPC 1R maksimalna brzina do 6400+ MT/s
2DPC 2R maksimalna brzina do 6400+ MT/s

Podržava AMD POR i JEDEC brzine
Podržava memorijsko overclockanje i AMD EXPO
Podržava dvokanalni način rada
Podržava Non‑ECC, Un‑buffered memoriju
Podržava CUDIMM, samo Clock Driver bypass način rada*

* Podrška za CUDIMM i POR frekvencije pri pokretanju ovise o seriji procesora. Neki procesori možda neće uspjeti pokrenuti sustav, no buduća BIOS ažuriranja poboljšat će kompatibilnost.
DIMM utori na ovoj matičnoj ploči imaju jednostruke kopče.
Kompatibilnost memorije i podržane brzine ovise o procesoru i konfiguraciji memorije.

Onboard Graphics
1x HDMI
Podrška za HDMI 2.1 s FRL, maksimalna rezolucija 8K 60 Hz*
2x Type‑C DisplayPort
USB4 port s podrškom za DisplayPort 1.4 HBR3 preko USB‑C, maksimalna rezolucija 4K 60 Hz*
* Dostupno samo s procesorima koji imaju integriranu grafiku.

Slot
3x PCI‑E x16 utor
PCI_E1 Gen PCIe 5.0, podržava do x16 (iz CPU‑a)
PCI_E2 Gen PCIe 3.0, podržava do x1 (iz čipseta)
PCI_E3 Gen PCIe 4.0, podržava do x4 (iz čipseta)

PCI_E1 utor
Podržava PCIe 5.0 x16 (Ryzen 9000 / 7000)
Podržava PCIe 4.0 x8 (Ryzen 8700 / 8600 / 8400)
Podržava PCIe 4.0 x4 (Ryzen 8500 / 8300)

Audio
Realtek ALC4080 kodek
7.1‑kanalni USB audio visokih performansi
Podržava S/PDIF izlaz

Storage
4x M.2
M.2_1 iz CPU‑a, PCIe 5.0 x4, podržava 22110/2280
M.2_2 iz CPU‑a, PCIe 5.0 x4, podržava 2280/2260
M.2_3 iz čipseta, PCIe 4.0 x4, podržava 2280/2260
M.2_4 iz čipseta, PCIe 4.0 x4, podržava 2280/2260
4x SATA 6G

M.2_1 utor
Podržava PCIe 5.0 x4 (Ryzen 9000 / 7000)
Podržava PCIe 4.0 x4 (Ryzen 8000)

M.2_2 utor
Podržava PCIe 5.0 x4 (Ryzen 9000 / 7000)
Podržava PCIe 4.0 x4 (Ryzen 8700 / 8600 / 8400)

* M.2_2 utor nije dostupan s Ryzen 8500 / 8300 procesorima.
** USB 40 Gb/s Type‑C portovi na stražnjem panelu i M.2_2 dijele PCIe 5.0 x4 propusnost. Oba rade na PCIe 5.0 x2 kada je uređaj instaliran u M.2_2. U BIOS‑u se može prebaciti M.2_2 na PCIe 5.0 x4, ali to onemogućuje USB 40 Gb/s Type‑C portove. USB4 kontroler podržava do PCIe 4.0 x4.

RAID
Podržava RAID 0, RAID 1 i RAID 10 za SATA uređaje
Podržava RAID 0, RAID 1, RAID 5 i RAID 10 za M.2 NVMe uređaje

* RAID 5 je podržan samo s Ryzen 9000 procesorima.
* RAID 10 za NVMe podržan je samo s Ryzen 9000 / 7000 procesorima.

USB
4x USB 2.0 (stražnji)
4x USB 2.0 (prednji)
4x USB 5 Gb/s Type‑A (prednji)
5x USB 10 Gb/s Type‑A (stražnji)
1x USB 10 Gb/s Type‑C (stražnji)
1x USB 20 Gb/s Type‑C (prednji)
2x USB 40 Gb/s Type‑C (stražnji)

LAN
1x Realtek 8126 5G LAN

Internal IO
1x ATX_PWR
2x CPU_PWR
1x PCIE_PWR 8‑pin
1x CPU Fan
1x Combo Fan (Pump/Sys Fan)
6x System Fan
1x EZ Conn‑header (JAF_2)
2x Front Panel (JFP)
1x Chassis Intrusion (JCI)
1x Front Audio (JAUD)
3x Addressable V2 RGB LED (JARGB_V2)
1x RGB LED (JRGB)
1x TPM 2.0 header
4x USB 2.0 portova
4x USB 5 Gb/s Type‑A portova
1x USB 20 Gb/s Type‑C port

WIRELESS LAN & BLUETOOTH
Wi‑Fi 7
Bežični modul je unaprijed instaliran u M.2 (Key‑E) utoru
Podržava MU‑MIMO TX/RX, 2.4 / 5 / 6 GHz (320 MHz) do 5.8 Gb/s
Podržava 802.11 a/b/g/n/ac/ax/be
Podržava Bluetooth 5.4**, MLO, 4KQAM

* Podrška za 6 GHz ovisi o regulativi pojedine države.
** Verzija Bluetootha može biti ažurirana.

LED FEATURE
4x EZ Debug LED
1x EZ Digi‑Debug LED

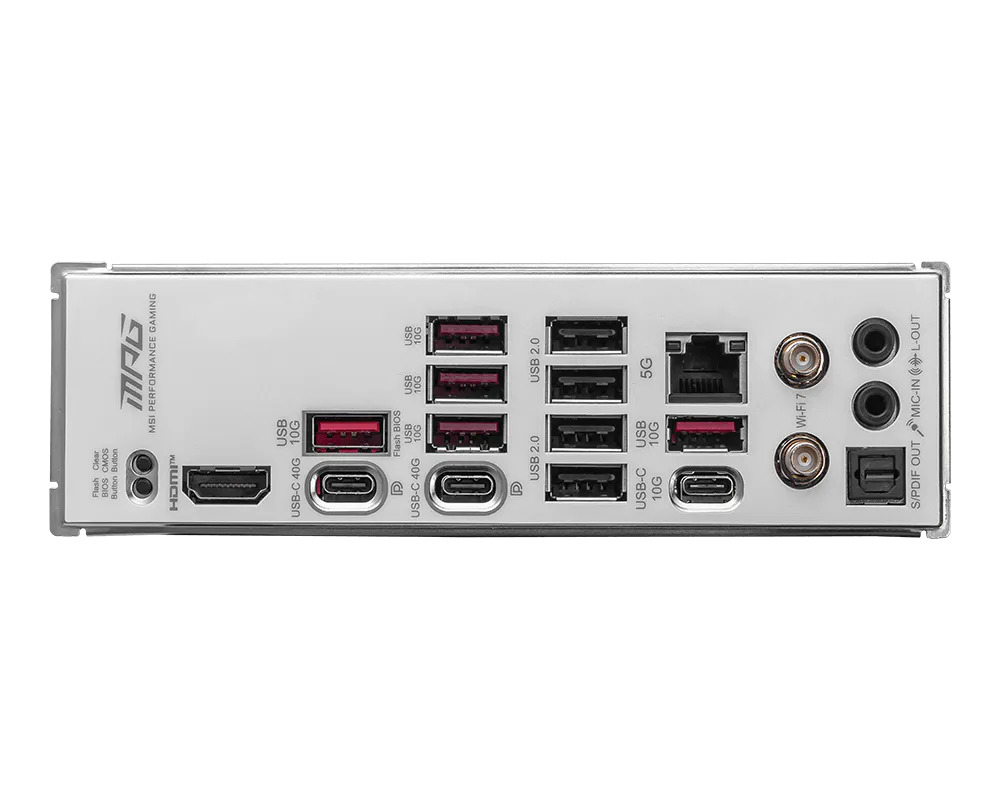

BACK PANEL PORTS
Clear CMOS gumb
USB 10 Gb/s Type‑A
USB 2.0
5G LAN
Wi‑Fi / Bluetooth
Audio priključci
Flash BIOS gumb
HDMI
USB 40 Gb/s Type‑C
USB 10 Gb/s Type‑A
USB 10 Gb/s Type‑C
Optički S/PDIF izlaz

OPERATING SYSTEM
Podrška za Windows 11 64‑bit

BOX CONTENT

PCB Info
ATX
243.84 mm x 304.8 mm
